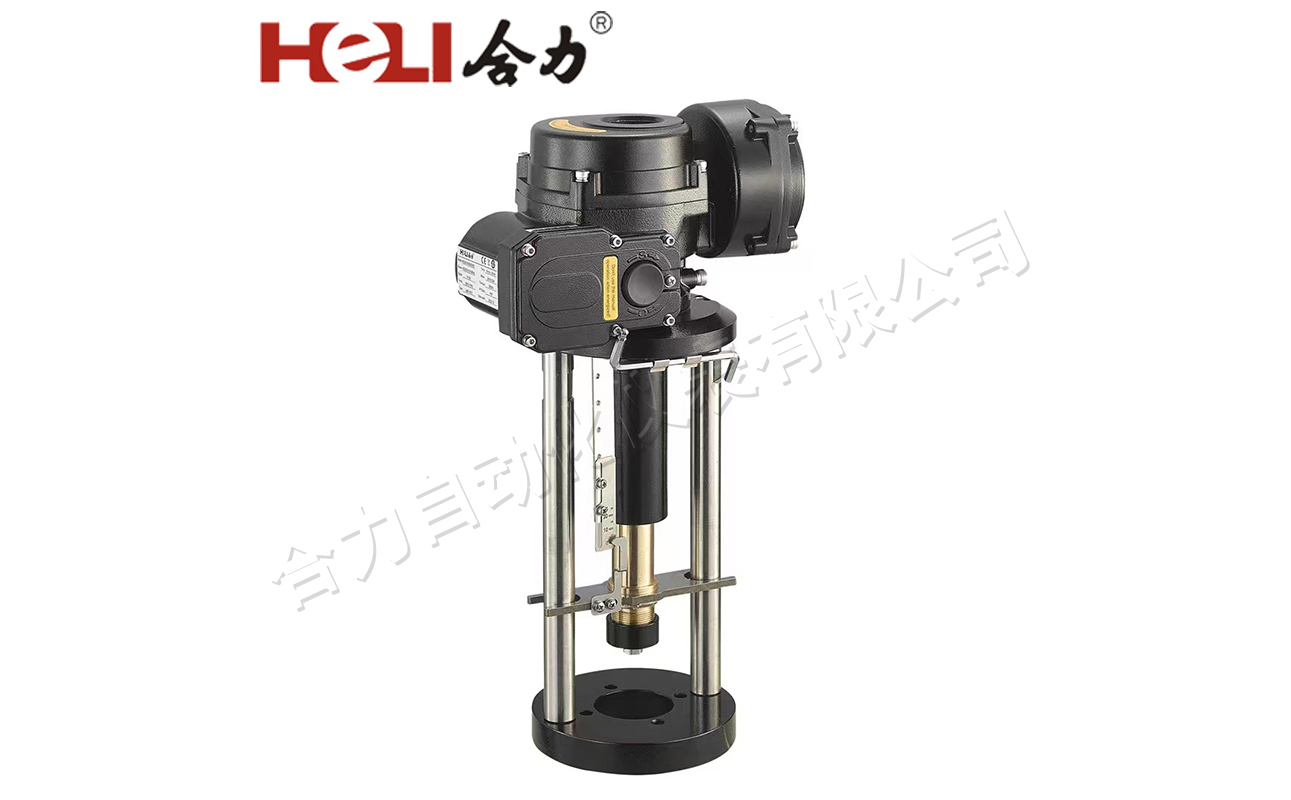

產品概述

HEQ系列直行程電動裝置具有結構簡單、性能可靠、使用簡便等特點，適用于小口徑、小扭矩多圈旋轉閥門。該系列產品分為防爆型與非防爆型。

防爆型閥門電動裝置的防爆性能符合：

GB/T3836.1-2021《爆炸性環境第1部分設備通用要求》；

GB/T3836.2-2021《爆炸性環境第2部分由隔爆外殼"d"保護的設備》；

GB/T3836.31-2021《爆炸性環境第31部分由防粉塵點燃外殼"t”保護的設備》；

等標準的有關規定，防爆標志為：Ex db IIC T6Gb、Ex tb IIIC T8O°CDb。

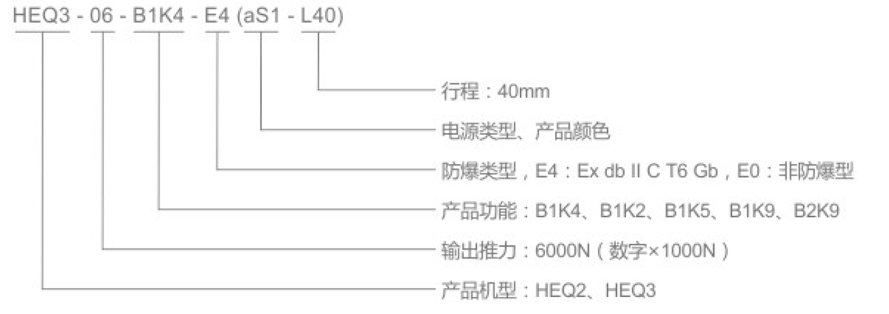

型號規格表示方法(B型)

工作環境

動力電源(任選)：

三相：AC380V、AC415V、AC440V；±10% 50/60Hz

單相：AC110V、AC220V；±10% 50/60Hz；

直流：DC24V±10%

重復精度（調節精度）±1%。

死區：0.3%~9.9%可調。

信號丟失位置設定：“保位”、“全關”、“全開”3個任意切換。

產品為戶外型，其防護等級為IP67。

,環境溫度：（防爆型）-25~50℃，（非防爆型）-25~70℃：環境相對濕度不大于90%(25℃).

海拔高度不大于1000m。

工作環境中不含強腐蝕性介質。

非隔爆型產品不得在有爆炸性混合氣體的環境中使用。

工作制：1200次/小時S4-40%。

無強烈振動工況。

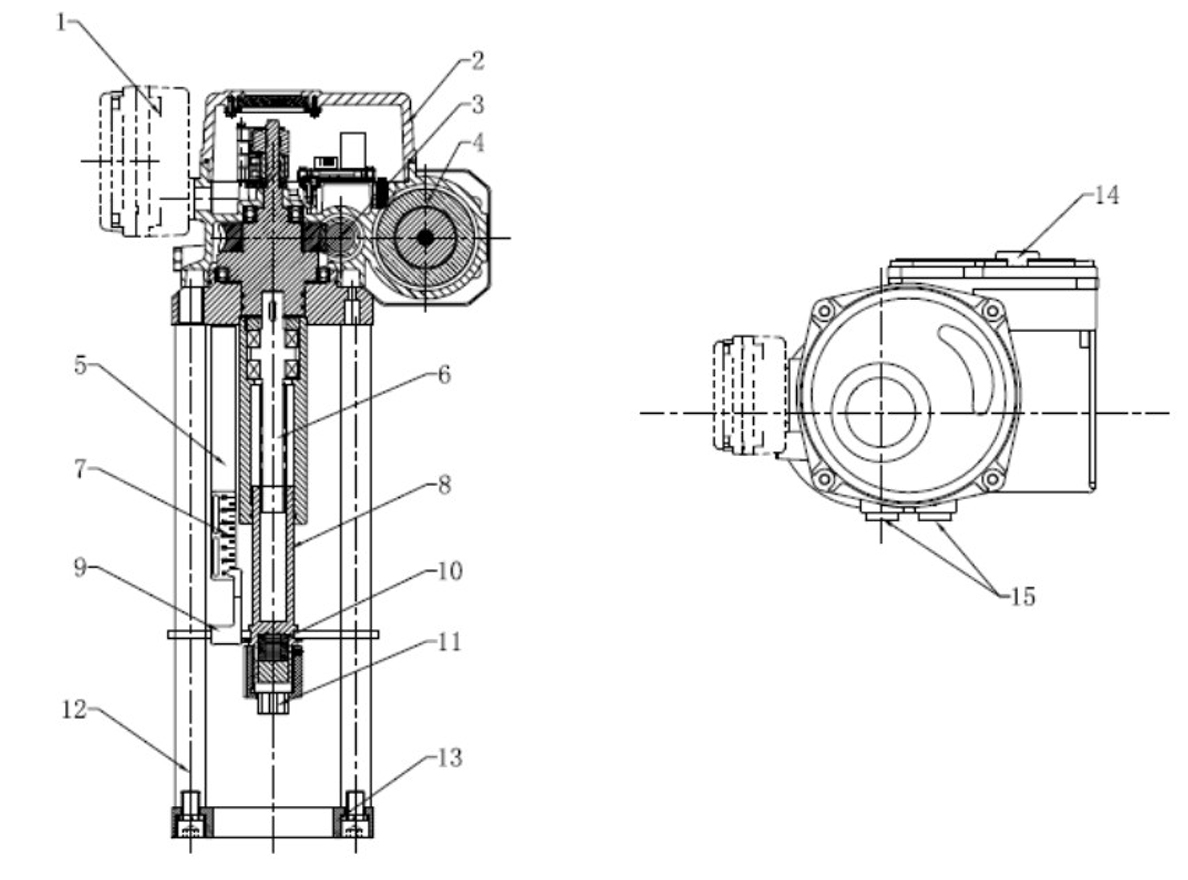

產品結構 (Type B)

(1) 模擬量電氣箱

(2) 箱罩

(3) 蝸桿

(4) 電機

(5)刻度尺板

(6) 行程傳動絲桿

(7) 刻度尺

(8) 傳動銅螺母

(9) 折彎指針

(10) 蝶簧

(11) 連接套（與閥桿連接）

(12) 支撐柱

(13) 支架法蘭(與閥門]平臺連接)

(14) 手動蓋

(15) 電纜接頭2個 M20*1.5

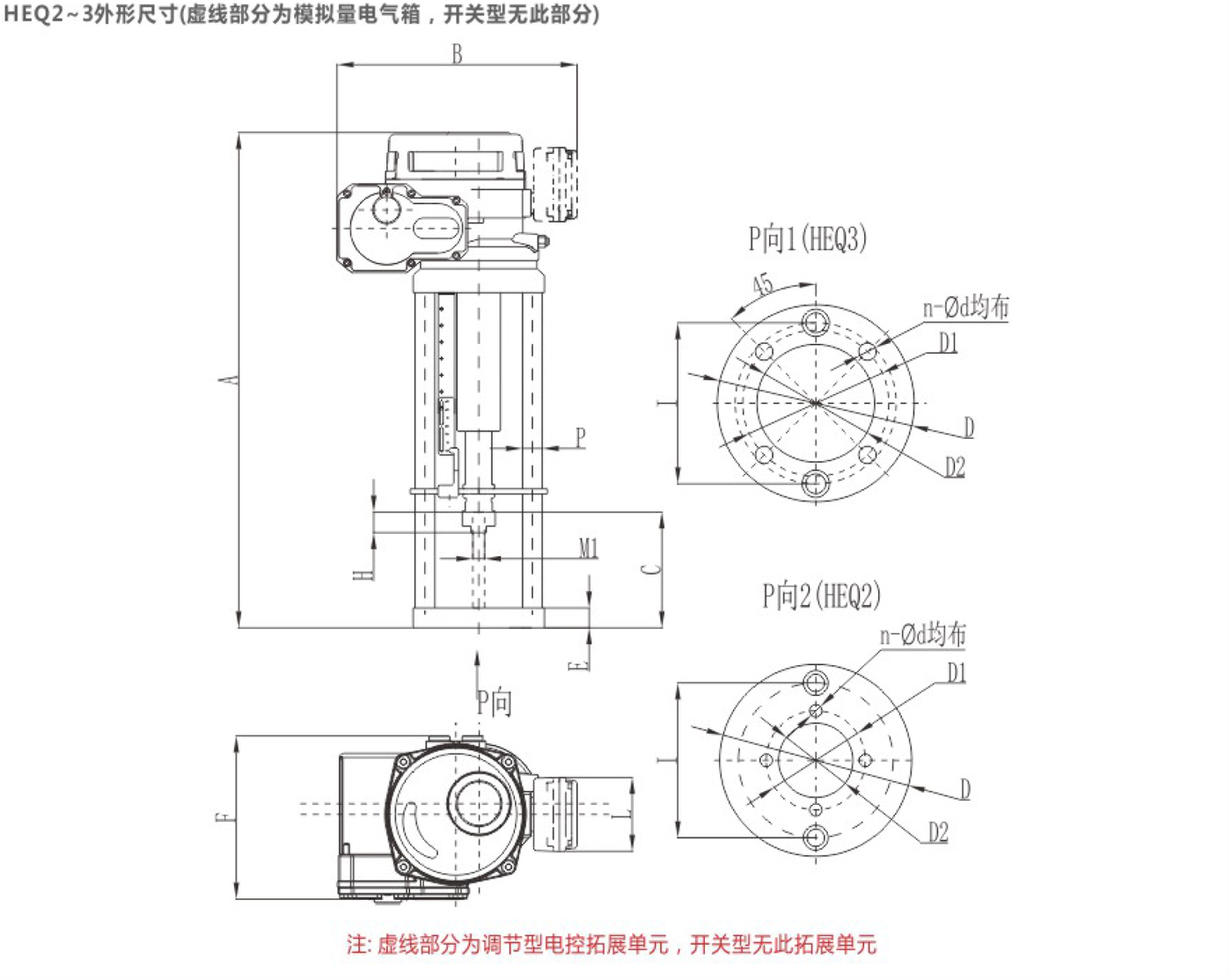

產品尺寸參數

尺寸	A	B	B1	B2	C	D	D1	D2	n-d4	E	F	L	H	P	M1
型號	A	B	B1	B2	C	D	D1	D2	n-d4	E	F	L	H	P	M1
HEQ2-03	468	182	131	120	95	155	80	60	4-Φ10	24	156	120	25	24	M10
HEQ2-04	468	182	131	120	95	155	80	60	4-Φ10	24	156	120	25	24	M10
HEQ3-06	535	255	171	131	130	159	105	80	4-Φ12	24	201	120	25	24	M12*1.25
HEQ3-10	615	255	171	131	140	159	118	95	4-Φ14	24	201	120	25	24	M16*1.5
HEQ3-16	650	255	171	131	175	159	130	100	4-Φ18	24	201	120	25	24	M20*1.5
HEQ3-20	650	255	171	131	175	159	130	100	4-Φ18	24	201	120	25	24	M20*1.5

技術參數

參數	輸出推力（N）	運行時間（mm/s）	電機功率（W）	行程	額定電流（A）				參考重量（Kg）
機型	輸出推力（N）	運行時間（mm/s）	電機功率（W）	行程	AC380V	AC220V	AC110V	DC24V	參考重量（Kg）
HEQ2-03	3000	1.0	25W	≤40	0.13A	0.32A	0.55A	2.1A	16
HEQ2-04	4000	1.0	30W		0.17A	0.37A	0.71A	2.7A	16
HEQ3-06	6000	1.2	60W		0.25A	0.5A	1.0A	6.8A	25.9
HEQ3-10	10000	1.2	90W		0.38A	0.75A	1.5A	--	25.9
HEQ3-16	16000	0.83	90W		0.38A	0.75A	1.5A	--	26.3
HEQ3-20	20000	0.83	120W		0.55A	1.1A	2.3A	--	26.3

注：產品配上模擬量電氣箱，整機重量增加1Kg。

產品常規線路圖

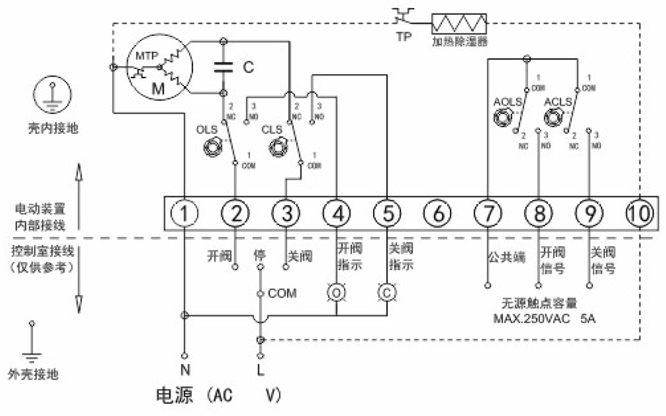

B1K4型：基本開關型（單相電源）

端子接線說明：

1、端子1接電源零線

2、電源相線與端子2接通時為"開"運行，至行程開關0LS動作后停止，同時端子2與端子4接通：

3、電源相線與端子3接通時為"關"運行，至行程開關CLS動作后停止，同時端子3與端子5接通：

4、端子7為無源信號觸點公共端，“開"運行到位時與端子8接通，"關"運行到位時與端子9接通：

5、端子10為加熱除濕器接線端。

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

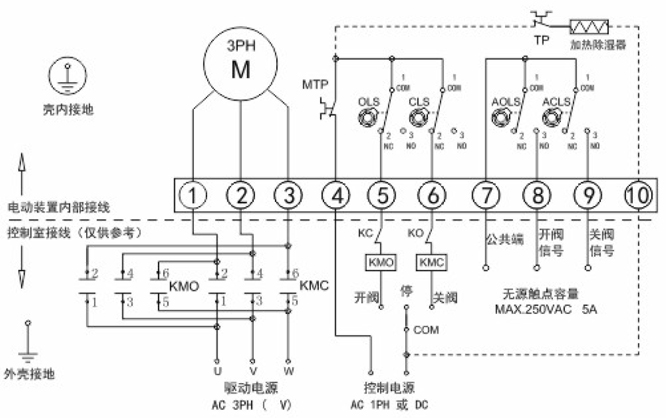

B1K2型：基本開關型（三相電源）

端子接線說明：

1、端子1、2、3接經過倒相電路后的三相電源：

2、端子4為控制電路的公共端；

3、端子5為"開"運行控制，至行程開關0LS動作后，端子5與端子4斷開：

4、端子6為"關"運行控制，至行程開關CLS動作后，端子6與端子4斷開；

5、端子7為無源信號觸點公共端，“開”運行到位時與端子8接通，“關"運行到位時與端子9接通：

6、端子10為加熱除濕器接線端。

注意：

1、三相電源存在相序問題，剛開始調試使用時，要保證行程開關能正確控制電動裝置的開和關，否則會造成電動裝置失控和損壞電動裝置：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

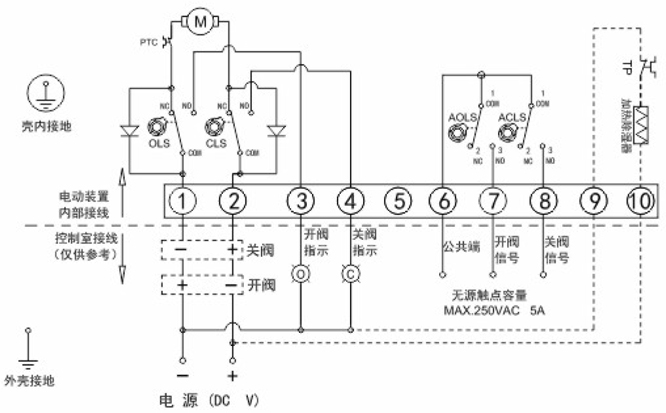

B1K4型：基本開關型（直流電源）

端子接線說明：

1、端子1接電源正極，端子2接電源負極時，“開"方向運行，至行程開關0LS動作后停止，同時端子1與端子3接通：

2、端子1接電源負極，端子2接電源正極時，"關"方向運行至行程開關CLS動作后停止，同時端子2與端子4接通：

3、端子7為無源信號觸點公共端，"開運行到位時與端子8接通，"關"運行到位時與端子9接通：

4、端子9、10為加熱除濕器接線端。

注意：

1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

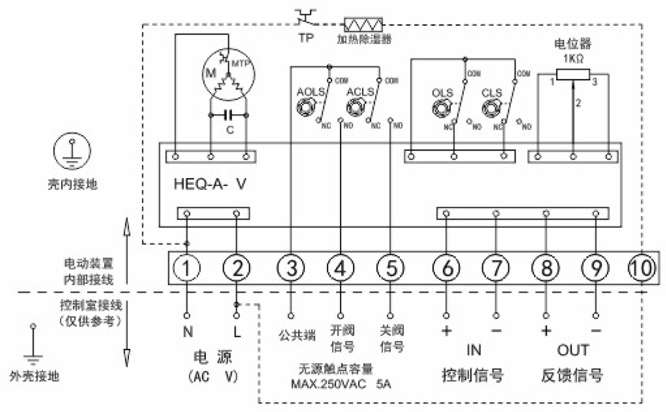

B2K9(B2K8)型：基本調節型（單相電源）

端子接線說明：

1、端子1、2接電源零、相線；

2、輸入控制信號“+"接端子6，“。"接端子7;

3、輸出反饋信號“+"接端子8，“。"接端子9;

4、端子3為無源信號觸點公共端，"開"運行到位時與端子4接通，"關"運行到位時與端子5接通：

5、端子10為加熱除濕器接線端。

注意：

1、無源角觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

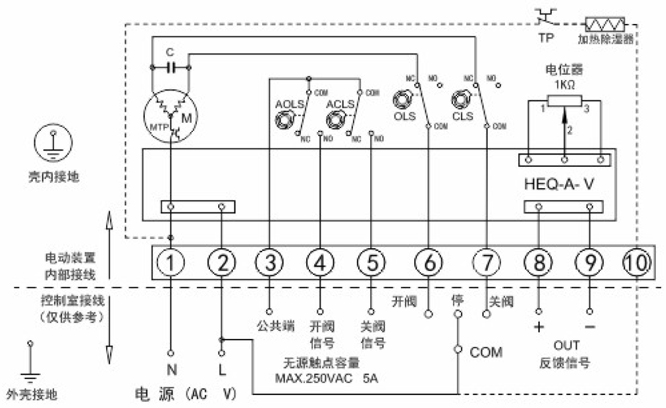

B1K9型：帶位置發送器（單相電源）

端子接線說明：

1、端子1、2接電源零、相線；

2、電源相線與端子6接通時為"開"運行，至行程開關0LS動作后停止：

3、電源相線與端子7接通時為"關"運行，至行程開關CLS動作后停止；

4、輸出反饋信號"+"接端子8，"-"接端子9;

5、端子7為無源信號觸點公共端，"開"運行到位時與端子8接通，"關"運行到位時與端子9接通：

6、端子10為加熱除濕器接線端。

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

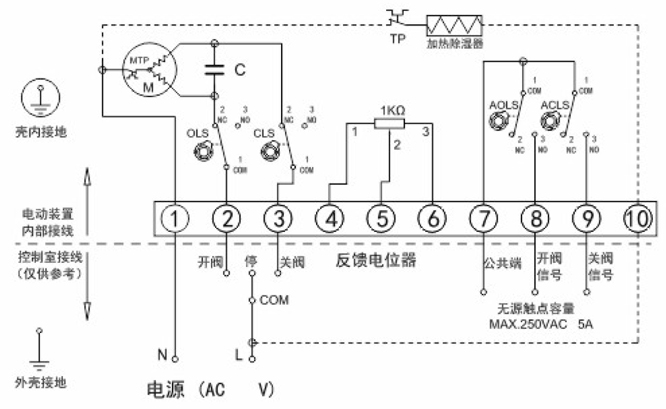

B1K5型：帶電位器反饋（單相電源）

端子接線說明：

1、端子1接電源零線：

2、電源相線與端子2接通時為"開"運行，至行程開關0LS動作后停止：

3、電源相線與端子3接通時為"關"運行，至行程開關CLS動作后停止；

4、端子5為電位器動臂

5、端子4為電位器低端，端子4、5之間阻值隨"開"方向運行時增大：

6、端子6為電位器高端，端子5、6之間阻值隨"開"方向運行時減少：

7、端子7為無源信號觸點公共端，"開"運行到位時與端子8接通，"關"運行到位時與端子9接通：

8、端子10為加熱除濕器接線端。

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象；

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。
